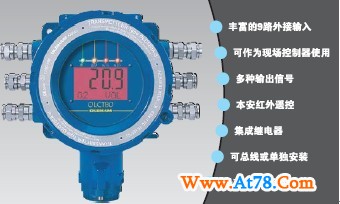

OLCT80作为新一代气体检测变送器，具有满足各种各样要求的特性。它可接受所有ISC的预标定传感器模块（20系列，MOS传感器模块，红外传感器模块）；它具有最多9个外接通道，可以接受其他的终端输入（如温度传感器、外接按钮、紧急制动、火焰和烟感传感器等等）；两级气体报警设置及继电器输出，一个故障输出及继电器；4-20mA标准输出及Modbus485ASCII输出，红外遥控设置。

技术参数

 产品类型        气体检测变送器

可检测气体       催化燃烧（可燃气）

及传感器        电化学（毒气及氧气）

类型             红外（可燃气）

               半导体（毒气）

量程           见附表1

传感器外壳      不锈钢   316L

仪器外壳       铸铝

显示            4位LCD测量显示及一个字母数字行（用于显示文本）

                图形背光显示

                四个指示灯：

- 一个绿色：“运行正常”

- 一个黄色：“故障”，

                   - 两个红色：“报警1”及“报警2”

电源              两个独立输入：

               16 至28 VDC（催化燃烧/红外/半导体传感器）

               12至28 VDC（电化学传感器）

最大功率      带数字连接：0.2 W（电化学）- 1.3 W (催化燃烧/半导体) - 4.5W(红外)

              电流25 mA输出：0.9 W（电化学）- 2 W（催化燃烧/半导体）- 5.2 W （红外）

                   电流25 mA输出 ，且继电器被激活：2.4 W(电化学) – 3.5 W（催化燃烧/半导体）-6.7 W(红外)

     信号输入      两个模拟输入4 – 20 mA （负载电阻120Ω，可用做二元）



信号输出

  逻辑（继电器触点）     继电器

  模拟信号               标准 4 – 20 mA 输出

  数字信号               两个独立RS 485端口

  故障信号               1＜ 0.5 mA

  报警点                 每个通道的高低报警点可调节

  继电器

  型号                   SPDT

   数量                     3

  接触类型                RCT

   断电点                2A/ 250 VAC / 30 VDC

  布线/连接               基本版，6个 输入端口：4个M20及2个M25

                          可选：3个额外输入端口：2个M20及1个M25

 负载阻抗（4 – 20 mA）     500Ω

环路电阻                  21 VDC: 128Ω (电化学)-

                          32 Ω（催化燃烧 /半导体）- 16Ω（红外）

安装                         见下图

防护等级                     IP 66

工作温度                  - 40℃至 +55℃（详见传感器参数表）

尺寸                       见下图

重量                      OLCT 80：3.5 kg, OLCT80 红外版本：5.3kg

认证 ATEX                 OLCT 80 d               OLCT 80 id (配本安传感器模块)

                          II 2GD                  II 2GD

                          EEx d IIC T5(T100℃)    EEx d [ia] ia

                         或 T6(T85℃)             IIC T4(T135℃)

                         INERIS 03ATEX0240X       INERIS 03ATEX0240X

电磁兼容性               符合 EN 50270
