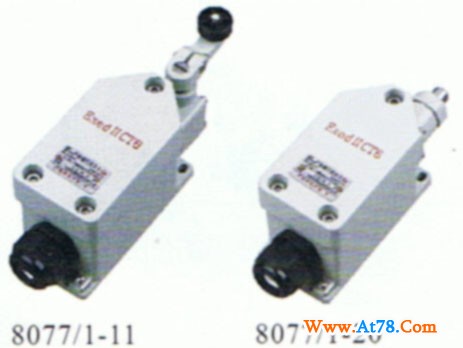

8077-1系列防爆行程开关

u 型号含义：

8077/1 □

11-转动式

20-直动式

设计序号

产品代号

u 用途与适用范围：

本产品适用于IIA、IIB、IIC级T1~T6组爆炸性气体场所，在交流50Hz、电压500V、电流为10A的线路中作为限位开关之用。

u 主要技术参数：

注：操作力仅作参考。

四、行程开关在下列条件下可靠工作：

1.	海拔不超过2000m;	6.	无足以腐蚀金属，破坏绝缘的
2.	运行环境温度一般为-20℃~+40℃；		气体和导电尘埃的环境中；
3.	周围空气相对湿度不大于95%(+25℃)；	7.	无滴水的场所；
4.	在周围介质中含有IIA~IIC类T1~T6组爆炸性气体的场所；	8.	污染等级：3级；
5.	在无显著摇动和冲击振动的地方；	9.	安装类别：II类。

u 结构概述

本产品外壳采用ZL102铝合金压铸成型，表面喷塑，外壳装有限位机构与壳内的防爆开关相接触以完成限位开关功能。产品为电缆布线。

u 使用与维护

1. 开关在使用时，内外接地螺钉必须可靠接地，并旋紧各紧固螺钉。

2. 使用前必须将压紧螺母旋紧，以保证开关的密封性。

3. 在检修时，先切断前级电源后打开盖。

4. 如发现密封圈老化应向制造厂家购买并及时更换，以免影响产品防爆性能。

u 产品外型与安装尺寸（见附图）：

u 订货须知：

订货时应指出产品完整型号、名称、数量。
