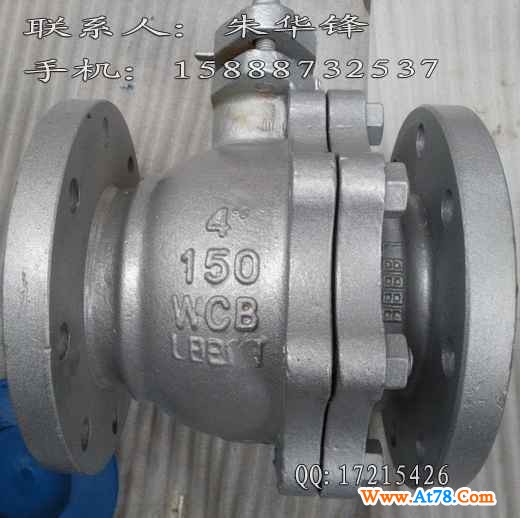

美标碳钢球阀

美标碳钢球阀

美标球阀系：Q41 F/ W/ Y-按材质分：美标球阀，美标不锈钢球阀
1．材质有:铸钢（A216，WCB，A105；不锈钢（F304-CF8，F316-CF8M，F304L-CF3M，F316L-CF3），301，304-CF8，304L-CF3，316-CF8M，316LCF3M，321；低温刚，铬钼钢等

2．规格：DN15~DN800

3．标准：API，ANSI美标

4．压力： 150LB-900LB

5．连接:法兰

6．品牌：中国东锦

7．工作温度：碳钢-29℃～425℃；不锈钢-40℃～550℃；低温刚-46℃～350℃，铬钼钢-29℃～550℃

8．类型：直通式

9.介质：水，油品，蒸汽-碳钢+Stellite/铬钼钢；硝酸，醋酸类等-不锈钢；丙烷，乙烯等-低温刚；

10.外型：重型/中型

11.型号：Q41F-150LB，Q41FW-150LB，Q41Y-150LB，Q41F-300LB，Q41H-300LB，Q41Y-300LB，Q41W-600LB，Q41H-600LB，Q41Y-600LB，Q347W-900LB，Q341H-900LB，Q347Y-900LB

12.密封：PTFE，PPL，硬密封

Q41F-150LB/300LB/600LB/900LB美标球阀先进的阀座，聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。适用介质：水、气、油品、天然气和酸碱腐蚀性介质。适用温度：-196～350℃
驱动方式：手动、气动、电动、液动等。公称通径：DN 15-600 1/2"～32"

■技术规范：

球阀类型	Design and Manufacture	结构长度	法兰尺寸	压力-温度	试验-检验
对分式法兰球阀	BS5351	ANSI B16.10	ANSI B16.5	ANSI B16.34	API1598
固定式法兰球阀	API 6D	ANSI B16.10	ANSI B16.5	ANSI B16.34	API16D

■性能规范：

公称压力PN(Lb)	强度试验		水密封试验		气密封试验
公称压力PN(Lb)	MPa	Lbf/in²	MPa	Lbf/in²	MPa	Lbf/in²
150	3.1	450	2.2	315	0.5-0.7	60-100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630

■主要零件材料：

阀体	WCB	CF8	CF8M	CF3	CF3M
球	2Cr13	304	316	304L	316L
阀杆	2Cr13	304	316	304L	316L
阀座	聚四氟乙烯不锈钢/聚四氟乙烯对位聚苯
垫片	聚四氟乙烯不锈钢/柔性石墨齿型垫片
阀杆座	聚四氟乙烯不锈钢/柔性石墨
填料	聚四氟乙烯增强柔性石墨
填料压盖	WCB	304	316	304L	316L
温度	≤150
介质	水油品蒸汽醋酸类硝酸类

■主要外形尺寸： 美标球阀Q41F-150LB

DN		150Lb 150LbP 150LbR								重量(kg)Weight
mm	in	L	D	D₁	D₂	b	n-φd	H	D₀	重量(kg)Weight
15	1/2	108	89	60.5	35	11.5	4-15	59	130	2.2
20	3/4	117	98	70	43	11.5	4-15	63	130	3.0
25	1	127	108	79.5	51	12	4-15	75	160	4.5
32	1_1/4	140	117	89	64	13	4-15	75	160	5.5
40	1_1/2	165	127	98.5	73	15	4-15	95	230	7.0
50	2	178	152	120.5	92	16	4-19	107	230	9.5
65	1_1/2	190	178	139.7	105	18	4-19	142	400	15
80	3	203	190	152.5	127	19	4-19	152	400	19
100	4	229	229	190.5	157	24	8-19	178	700	33
125	5	256	254	215.9	186	24	8-22	252	1100	58
150	6	394	279	241.5	261	26	8-22	272	1100	93
200	8	457	343	298.5	270	29	8-22	342	1500	160
250	10	533	406	362	324	31	12-25	345	1500	200
美标球阀 300Lb 300LbP 300LbR
15	1/2	140	95	66.5	35	14.3	4-15	59	130	2.5
20	3/4	152	117	82.5	43	15.9	4-19	63	130	3.5
25	1	165	124	89	51	17.5	4-19	75	160	5.5
32	1_1/4	178	133	98.5	64	19.1	4-19	75	160	4.0
40	1_1/2	190	156	114.5	73	20.7	4-22	95	230	10.0
50	2	216	165	127	92	22	8-19	107	230	14.5
65	1_1/2	241	190	149	105	25	8-22	142	400	23.5
80	3	283	210	168	170	29	8-22	152	400	30
100	4	305	254	200	157	32	8-22	178	700	55
125	5	381	279	235	186	35	8-22	252	1100	81
150	6	403	318	270	216	37	12-22	272	1100	118
200	8	502	381	330	270	41	12-25	342	1500	200
250	10	568	444	387.5	324	48	16-29	345	1500	250
美标球阀 600Lb 600LbP 600LbR
15	1/2	165	95	66.5	35	14.3	4-16	59	160	7.5
20	3/4	190	117	82.5	43	15.9	4-19	63	160	10.5
25	1	216	124	89	51	17.5	4-19	75	230	14.5
40	1_1/2	241	156	114.5	73	22.3	4-22	95	400	18.5
50	2	292	165	127	92	25.4	8-19	107	700	25
100	4	432	273	216	157.2	38	8-25	178	1100	76
125	5	508	330	267	186	44.5	8-29	25.5	1100	102

特点:
①产品的设计，制造符合美国国家标准ANS1B16.34，美国石油学会标准AP1608、AP16D要求。
②所有阀门流体阻力最小。
③开阀速度快吸旋900即可完成开关。
④阀座材料采用聚四氟乙烯、摩擦系数小密封可靠启闭轻松。
⑤球体在阀座之间的运动带有擦拭作用，故可适用带悬浮颗粒的介质。
⑥阀杆带有上密封，并采用倒装式结构，可防止在介质压力作用下阀杆冲击。
⑦根据用户需要可设有防静电，耐火和防止误操作的锁定机构。
⑧根据开闭力的需要可浮动球或固定球，固定球球阀其阀座地浮动的，依靠介质压力在阀座上产生的活塞效应实现密封，减轻了开闭力。标准（防火、防静电）
