日标法兰闸阀系：日标法兰闸阀按材质分：日标碳钢法兰闸阀，不锈钢日标法兰闸阀
1．材质有:铸钢（A216，WCB，A105；不锈钢（F304-CF8，F316-CF8M，F304L-CF3M，F316L-CF3），301，304-CF8，304L-CF3，316-CF8M，316LCF3M，321；低温刚，铬钼钢等
2．规格：DN15~DN800
3．标准：JIS日标
4．压力： 5K-63K
5．连接:法兰
6．品牌：中国东锦
7．工作温度：碳钢-29℃～425℃；不锈钢-40℃～550℃；低温刚-46℃～350℃，铬钼钢-29℃～550℃
8．类型：直通式
9.介质：水，油品，蒸汽-碳钢+Stellite/铬钼钢；硝酸，醋酸类等-不锈钢；丙烷，乙烯等-低温刚；
10.外型：重型/中型
11.型号：Z41W-5K，Z41W-10K，Z41W-16K，Z41W-20K，Z41W-30K，Z41W-40K，Z41H-5K，Z41H-10K，Z41H-16K，Z41H-20K，Z41H-30K，Z41H-40K
日标闸阀适用于JIS10～20K，工作温度-29～425℃（碳钢）及-40～500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。 驱动方式 手动、伞齿轮传动及电动。
①产品设计制造符合国外先进标准要求，密封可靠，性能优良。
②结构设计紧凑合理，造型美观。
③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
①产品设计制造符合国外先进标准要求，密封可靠，性能优良。
②结构设计紧凑合理，造型美观。
③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
标准规范
|
设计与制造
|
结构长度
|
连接法兰
|
压力-温度等级
|
试验与检验
|
|
API600
|
ANSI B16.10
|
ANSI B16.5、
GB9112～9131、 SH3406、 JIS B2212、 JIS B2214 |
ANSI B16.34
|
API598
|
主要零件材料及适用工况
|
主
要 零 件 材 料 |
阀体、阀盖、闸板
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
（304） |
CF3
（304L） |
ZG1Cr18Ni12Mo2Ti
|
CF8M
（316） |
|
密封面
|
Cr13
或硬质合金 |
本体（W）或硬质合金（Y）
|
|||||
|
阀杆及内件
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr19Ni9
（304） |
00Cr19Ni11
（304L） |
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
（316） |
|
|
填 料
|
柔性石墨
|
||||||
|
垫 片
|
不锈钢缠绕垫片
|
||||||
|
适用
工况 |
适用介质
|
水、蒸汽、
油品等 |
硝酸等腐蚀性介质
|
强氧化性
介质 |
醋酸等腐蚀性介质
|
||
|
适用温度
|
-29～425 ℃
|
-40～500 ℃
|
|||||

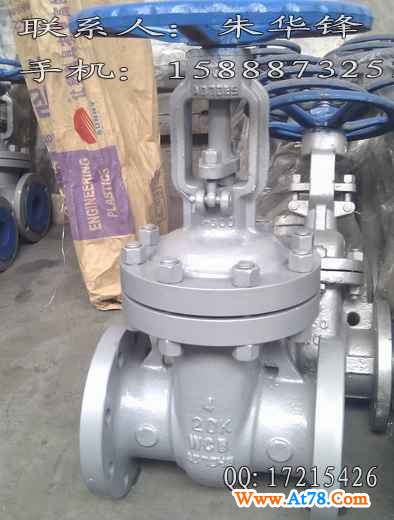

Z41H-10K/Z41H-20K日标闸阀标准
|
设计与制造
Design ａnd Manufacture |
结构长度
Face To Face |
法兰尺寸
Flange Dimension |
压力-温度
Pressure Temperature Lating |
试验-检验
Inspection ａnd Test |
|
JIS B2073 B2083
|
JIS B2002
|
JIS B2212 B2214
|
JIS B2073 B2083
|
JIS B2003
|
Z41H-10K/Z41H-20K日标闸阀规格 主要尺寸和重量 10K
|
DN mm
|
in
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H
|
D0
|
W（kg）
|
|
50
|
2
|
178
|
155
|
120
|
100
|
16
|
4-19
|
409
|
200
|
24
|
|
65
|
21/2
|
190
|
175
|
140
|
120
|
18
|
4-19
|
535
|
250
|
31
|
|
80
|
3
|
203
|
185
|
150
|
130
|
18
|
8-19
|
570
|
250
|
40
|
|
100
|
4
|
229
|
210
|
175
|
155
|
18
|
8-19
|
590
|
250
|
55
|
|
150
|
6
|
267
|
280
|
240
|
215
|
22
|
8-23
|
630
|
300
|
90
|
|
200
|
8
|
292
|
330
|
290
|
265
|
22
|
12-23
|
960
|
350
|
145
|
|
250
|
10
|
330
|
400
|
355
|
325
|
24
|
15-25
|
1158
|
400
|
230
|
|
300
|
12
|
356
|
450
|
400
|
370
|
24
|
16-25
|
1378
|
450
|
330
|
|
350
|
14
|
381
|
490
|
445
|
415
|
26
|
16-25
|
1543
|
500
|
460
|
|
400
|
16
|
406
|
560
|
510
|
475
|
28
|
16-27
|
1738
|
600
|
600
|
|
450
|
18
|
432
|
620
|
565
|
530
|
30
|
20-27
|
1959
|
600
|
980
|
|
500
|
20
|
457
|
675
|
620
|
585
|
30
|
20-27
|
2214
|
680
|
960
|
|
20K
|
||||||||||
|
50
|
2
|
216
|
155
|
120
|
100
|
18
|
8-19
|
480
|
200
|
32
|
|
65
|
21/2
|
241
|
175
|
140
|
120
|
20
|
8-19
|
510
|
250
|
39
|
|
80
|
3
|
283
|
200
|
160
|
135
|
22
|
8-23
|
580
|
280
|
55
|
|
100
|
4
|
305
|
225
|
185
|
160
|
24
|
8-23
|
700
|
350
|
80
|
|
150
|
6
|
403
|
305
|
260
|
230
|
28
|
12-25
|
940
|
400
|
160
|
|
200
|
8
|
419
|
350
|
305
|
275
|
30
|
12-25
|
1190
|
450
|
250
|
|
250
|
10
|
457
|
430
|
380
|
345
|
34
|
12-27
|
1390
|
500
|
370
|
|
300
|
12
|
502
|
480
|
430
|
395
|
35
|
16-27
|
1600
|
500
|
560
|
|
350
|
14
|
762
|
540
|
480
|
440
|
40
|
16-33
|
1750
|
600
|
870
|
|
400
|
16
|
838
|
605
|
540
|
495
|
46
|
16-33
|
1900
|
600
|
1150
|
|
450
|
18
|
914
|
675
|
605
|
560
|
48
|
20-33
|
2320
|
650
|
|
