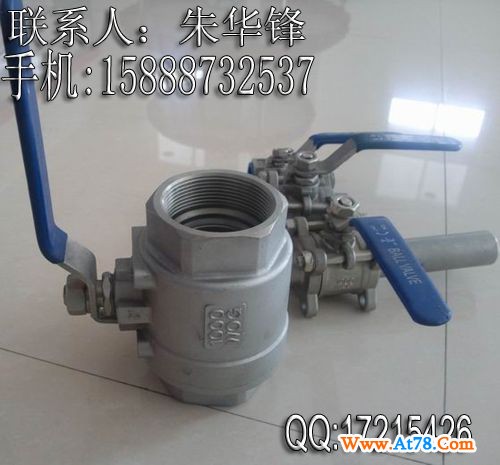

进店逛逛本厂片式球阀系列：1PC/2PC/3PC,广式等
材质：碳钢，不锈钢201，301，304，316，316L
规格：DN15~DN100
标准：国标，日标，美标
压力：1.6Mpa~32Mpa（150LB~400LB） 5k~63k
连接：对焊，螺纹
品牌：中国东锦
工作温度：-160~550
介质:水,油品,醋酸，硝酸类等；
适用：化工、石油、电力、制药、啤酒、食品、乳品饮料、化妆品及工程配套工业管路等领域
应用规范
公称压力:1.6-6.4MPa
适用温度范围:-20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体 (W、O、G)
螺纹类型:G·NPT.BSPT.BSP.DIN259/2999
主要零件材料
|
序号
|
零件名称
|
材质
|
|
1
|
密封圈
|
聚四氟乙烯 PTFE
|
|
2
|
球体
|
不锈钢
|
|
3
|
密封垫
|
聚四氟乙烯 PTFE
|
|
4
|
阀盖
|
不锈钢
|
|
5
|
阀体
|
不锈钢
|
|
6
|
阀杆
|
不锈钢
|
|
7
|
止推垫圈
|
聚四氟乙烯 PTFE
|
|
8
|
填料
|
聚四氟乙烯 PTFE
|
|
9
|
填料压盖螺母
|
不锈钢
|
|
10
|
垫圈
|
不锈钢
|
|
11
|
阀杆螺母
|
不锈钢
|
|
12
|
手柄套
|
塑料
|
|
13
|
手柄
|
不锈钢
|
主要尺寸 单位： mm
|
SlZE
|
1/4″
|
3/8″
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
|
D
|
5.0
|
7.0
|
9.2
|
12.5
|
15.0
|
20.0
|
24.5
|
32
|
|
L
|
40
|
45
|
58
|
60
|
72
|
78
|
83
|
100
|
|
H
|
35
|
37
|
43.5
|
47
|
50
|
57
|
69
|
74.5
|
|
E
|
64
|
70
|
90
|
90
|
103
|
103
|
127
|
127
|
|
重量 WT(G)
|
55
|
95
|
165
|
250
|
405
|
625
|
850
|
1400
|
