VJ Inspection System 成立于1987年，是VJ Technologies的一个分支机构，它为X射线检测领域提供X射线数字成像产品。

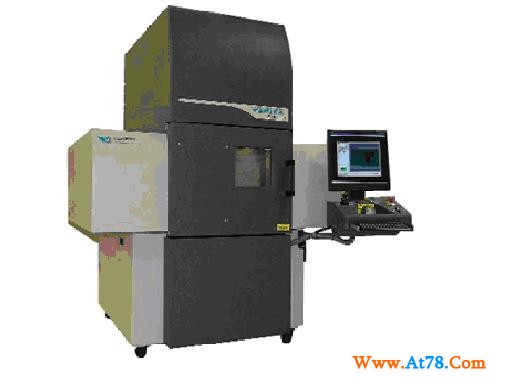

Vertex Series-A 是通用的多功能X-射线检测系统, 具有基于扎实的SRT工程技术的新模块化设计, 提供 20" x 24" 的检测面积, 覆盖率100%。

X射线检测系统



Vertex A系列功能强大，配置灵活，检测区域覆盖面积广（20’’×24’’）



可供选择的X光源（75kV,90kV,130kV,150kV）及探测器（2’’/4’’/6’’图像增强器或平板数字探测器）



Vertex A系列应用最新的Nexus 300软件及分析工具，既可实现直观的手动操作，同时亦能提供自动检测程序。Nexus 300图像处理包括：图像缺陷增强、伪彩色、边缘检测、BGA（面积、饱和度、空洞）、大面积分析，例如空焊率，等等。在生产环境下，可将条形码识别器与操作平台连接，实现产品的可追溯性。

自动缺陷增强ADE。通过软件过滤，可得到效果更佳的元件视图。

封装于故障安全互锁围栏（优于美国联邦及国际标准）。



系统基础参数

型号: A-75、A-90、A-130、A-150

光源：75kV、90kV、130 kV、150 kV、

焦点大小：45μ、5μ、6μ、5μ

空间分辨率：﹥10 lp/mm、﹥40 lp/mm、﹥40 lp/mm、﹥40 lp/mm

总放大倍率-标配摄像头：﹥24X、﹥130X、﹥70X、﹥60X

总放大倍率-高分辨率摄像头：﹥29X、﹥240X、﹥130X、﹥110X

最大视野（可视最大区域）：﹥2’’、 ﹥1.6’’、 ﹥2’’、 ﹥2’’

编程能力：

        检测范围：20’’ ×24’’

        最大基板尺寸：20¼’’ ×24¼’’

设备尺寸：70’’ ×50’’ ×62’’(D×W×H)

（2000mm×1422mm×1575mm）



离轴防护：可用1或2个轴夹具







VERTEX Series-A的设计具有人性化、灵活性的特点，X光平台亦坚固可靠，可轻松适用于任意一个检测任务。作为一套检测系统，它适用于生产线为批量生产进行的样品检测。其可编程的特性可显现自动检测，并且，一些应用软件还可实现完全无人化的检测。







以上仅为推荐产品，如需详细资料。请和我们联系： sales@hexieec.com  0512-65163986
