现在的农村家庭大多都在使用储水罐以存取饮用水；现有的储水罐大 多由不锈钢板焊接而成，使用时易生锈、易漏水，进而影响人们的饮水健 康；为此，市场上出现了一次成型的塑料储水罐，但因受一次成型技术的 限制，塑料储水罐罐体的体积一般较小，难以适合部分家庭或小工厂的需 要；另外，现有塑料罐体结构设计不合理，使用起来不方便，安装起来也 很不方便，而且使用过程中容易出问题。 发明内容

本实用新型为了解决现有技术中的不足，提供了一种结构简单、分体 设计、安装便捷、使用方便、卫生的家用储水罐。

储水罐有的也叫水储罐，就是储存水的罐，常见的有普通储水罐、注射水罐、纯化水罐。一般的储水罐就是单层的，采用不锈钢制造，罐上根据需要配置人孔，进出水口，液位计等。注射水罐和纯化水罐由于对于无菌的要求高，因此都是保温储罐，而且是罐内的水是循环流动的。

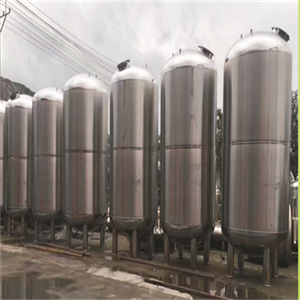

不锈钢储水罐主要由罐本体及附件组成。罐体主要由筒体、支腿(或支耳)、上下封头、夹套及保温层组成。储罐筒体圆柱形，上下封头为标准椭圆形、蝶形封头或锥形封头，主要材质为碳钢或304/316L不锈钢。带保温的水储罐保温材料多为聚氨酯或岩棉，厚度50㎜~100㎜。

附件主要包括卫生人孔、视镜视灯、料液进出口及其它工艺管口、CIP清洗口、和其它选项如：液位计、温度计、清洗球、呼吸器、称重模块、压力表、安然阀等，无论是观察、操作均简便容易。

不锈钢储水罐罐设备清洗、具体以实际为主方便，操作简单，保护安然，结构合理，并全部不锈钢材料制成，美观卫生，是理想的无菌贮罐。不锈钢储水罐根据储存的水的不同有单层储罐，双层储罐，三层保温储罐，各种均可以按需定制生产。

不锈钢储罐结构及特征：

1、 容器保温材料采用、聚氨酯发泡或采用珍珠棉；

技术要求

1、水箱应符合本标准的要求，并按规定的图纸要求和尺寸制造。

2、水箱焊接完毕后各坚固件不得有松动，各连接件不得有漏焊、不得有漏件现象。

3、水箱焊缝要饱满，水箱外层焊接表面要光滑、美观、无夹渣、无焊瘤、无气孔、无裂痕，焊接口不能有凹裂、分离现象，不得有割手现象。水箱内胆焊缝需进行抛光处理。同时应达到下表2所规定的焊接要求。

4、水箱的平底板应保持平整，变形度满足要求。

5、水箱顶部及人孔都满焊。

6、水箱的连接口都良好的焊接，同时尽量保持垂直，至少倾斜度不大于1°。

7、保温层与水箱外表结合牢固，外观平整。保温层采用聚***脂发泡塑料或 能的保温材料；外装饰壳用不锈钢板或其它合适材料，表面不得凹凸不平、有划伤痕迹或锈迹。

8、对于外形尺寸允许公差应满足要求。

9、水箱注满水，不得有渗、漏水现象，不应有明显的变形现象，按照钢制焊接常压容器有关满水实验条款进行。（GB50242－2002 建筑给水排水及采暖工程施工质量验收规范）

10、水箱竖立时应保持垂直，垂直度应满足要求。

11、水箱的实际装水量应不小于公称容积。

12、水箱所用的不锈钢板应符合GB/T3280的规定。水箱所用板材采用304不锈钢板。内外板厚度公差小于10%。

13、水箱所用的碳素钢应符合GB/T 700的规定。水箱所有铁零部件做防腐处理，需用防锈漆做两次防锈处理，暴露在外部分需刷两遍银粉漆。

14、水箱入孔内外突出部位应做翻边处理或做其他防护处理，避免割伤人。

15、清洗干净后，水箱注满符合GB5749规定的水，静置1h，水箱出口处的水应符合GB5749的要求。
