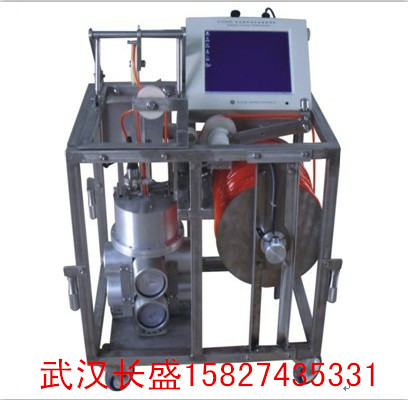

JL-IUDS(B)智能超声成孔质量检测仪

一、应用范围：

1、铁路、公路、港口、高层建筑等钻孔桩成孔质量检测仪；

2、支盘桩的成孔质量检测；

3、所有地下连续墙施工质量检测；

二、工作原理：

JL-IUDS(B)智能超声成孔质量检测仪是根据超声原理检测成孔质量的专用设备。系统由主机、超声波发射接收探头、深度计数器及线架、电缆等组成、探头在下放过程中按设置的测点距离均匀测试，每一测试点同时自动测试“+”字型二个剖面图，探头上的四组发射，接收换能器自动发射超声信号，接收经孔壁发射的信号，反射信号到达时间反应孔径大小，信号强度反应孔壁的特性。同时测试剖面的方位。可计算钻孔的孔径、垂直度和倾斜的方向。

三、系统特点：

1、探头设计独特，4组垂直布置，内置电子罗盘，防水性能好；

2、探头自动实现“+”字二剖面的测试，并同时生成二个剖面图；

3、深度计数器双滑轮设计，有效防止电缆打滑，确保深度技数准确；

4、实时测试系统全智能化，只须升降探头，自动完成按测点密度要求测试；

5、结果输出系统内容丰富，功能强大;

   ○自动生成测试结果报告；

○实测过程回放

○自动判读孔壁位置，并自动计算各测点孔径值、偏移值和垂直度。

四、技术参数：

1、主机系统：军工级工控机，内置多功能高精度高速采集卡；

2、采集卡特性：12bit采集精度，20MHz采集率；

3、深度技术精度：0.50MM

4、测试直径：0.5~4.2M

5、测试深度：1~150M（可定制）；

6、超声频率：60KHz

7、超声发射电压：680V；

8、提升方式：电动手动可选，绞车起降速度：0~10M∕min，速度可调；

9、测点距离：5CM、10CM、15CM、20CM、25CM可设；

10、测试剖面：同时自动测试“+”字型二个剖面图

11、重量：80KG

12、工作电源：220Vac∕50Hz；

五、配置清单：

序号	产品名称	数量
1	智能超声成孔质量检测仪主机	1台
2	超声波换能器	1个
3	线架及电缆（附深度计数器及滑轮组）	1组
4	连接线	1根
5	备份U盘	1个
6	鼠标	1个
7	电源线	1根
8	航空机箱	1套
9	说明书及软件光盘	1份
10	合格证	1份
