1. 概述：

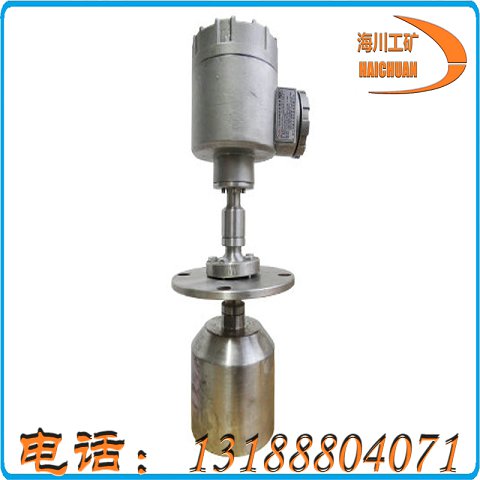

GUL60物位传感器（以下简称传感器），系本质安全型，防爆标志为“Exib I”。

主要用于煤矿煤仓仓位测量，现场显示并产生信号传给上位机或者综合控制站，以达

到及时准确的判定和控制煤仓情况。

技术特性

（－）技术参数

a 测量原理 连续调频波雷达物位测量;

b 频率 K-波段（24GHz）;

c 最小测量距离 距离喇叭末端50mm;

d 最大测量距离 60m;

f 输出本安型 4 到20mA；频率信号；RS485 信号

g 供电 12VDC-24V DC;

h 负载 230 到600Ω;

I 发射角度： 11o

（二）设计

a 外壳 304 不锈钢；

b 显示（表头） 图像化LCD；

c 法兰和喇叭 304 不锈钢；

d 法兰 100mm；

（三）正常工作条件

a、大气压力：80～106KPa;

b、周围介质温度不高于+40℃，不低于-20℃；

c、周围空气相对湿度不大于95%（20±5℃）；

d、在无显著摇动和冲击振动的地方；

e、在无足以腐蚀金属和破坏绝缘的气体和蒸气的环境中；

f、在无滴水及液体浸入的地方
