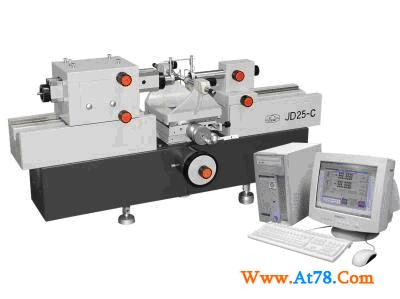

数据处理万能测长仪

数据处理万能测长仪

产品型号：JD25-C

特点：

基座选用优质铸铁，经长期自然时

效处理，稳定性好。采用优化设计，从结构上确保性能好，精度高。附件齐全，万能性好。采用光栅数显技术，以精密光栅尺作为测量元件。软件功能齐全，不仅能对示误差进行修正，同时还能自动修正由温度造成的测量误差。软件带有自动判别拐点功能。

规格参数：

测量范围（㎜）：

外尺寸：

绝对测量0—100

相对测量0—670

内尺寸：

使用小测钩（最大伸入深度12，最大臂厚50）时，10—400

使用大测钩（最大伸入深度50，最大臂厚85）时，30—370

用电测测钩：1—60㎜

用万能测钩：14—112㎜

内螺纹中径测量：

使用大测钩时（螺纹小径13—30㎜）

使用大测钩时（螺纹小径31—（70—臂厚）×2）

螺距：0.5—6㎜

外螺纹中径测量:

最大200㎜,螺距1—6㎜

测量力(N)：0、1.5、2.5

数字显示当量：0.0001㎜

仪器示值变动性：外尺寸测量时,2σ≤0.3μm

内尺寸测量时, 2σ≤0.5μm

仪器准确度：外尺寸绝对测量时,仪器准确度优于(0.5+L/200) μm

内尺寸测量时,仪器准确度优于(1+L/200) μm

万能工作台：

安装面积：160×160mm²

高度调节范围（㎜）：0—100

横向行程：25㎜

绕Y轴倾斜：±3°

工作台转动：±4°

允许荷重：10㎏

测帽内径配合尺寸：φ6H7

测帽杆与测帽内径配合的外径尺寸：φ6g6

仪器外形尺寸（㎜）：长×宽×高=960×390×450

仪器重量：150㎏

软件功能：
    测量功能：外尺寸绝对测量和相对测量，内尺寸、空、外螺纹和内螺纹的   测量
    计算功能：计算内、外尺寸准确度；
    数据显示：数据公英制转换、自动识别转折点功能；
    误差修正：手动、自动（带温度传感器时）温度修正，仪器温度和工件温度实时显示
    提示功能：实时提示测量操作步骤；
    输出功能：可输出至EXCEL、WORD等进行数据处理

售后服务：

整机免费保修12个月

免安装费、调试费

免技术咨询费，终身维护

标准工作日热线服务

电话预约上门，终身服务
