万濠影像测量仪二次元VMS1510F和VMS2515F



产品名称：

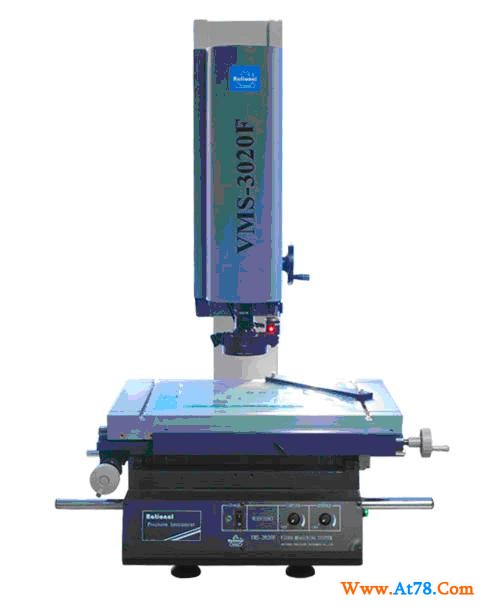

万濠VMS-2515二次元影像测量仪

产品介绍：

产品用途： 该仪器适用于以二座标测量为目的一切应用领域,在机械,电子,仪表,塑胶等行业广泛使用 产品说明：1/3＂彩色CCD摄像机变焦物镜倍率0.7~4.5X 规格参数： 　 仪器型号 VMS-1510F VMS-2010F VMS-2515F VMS-3020F VMS-4030F 工 作 台 金属台尺寸(mm) 354×228 404×228 450×280 500×330 606×466 玻璃台尺寸(mm) 210×160 260×160 306×196 350×280 450×350 运动行程(mm) 150×100 200×100 250×150 300×200 400×300 仪器重量（kg） 100 110 120 140 240 外型尺寸（长）x（宽）x（高）mm 756x540x860 670x660x950 720x950x1020 测量与瞄准系统 摄像机：彩色1/3"CCD摄像机                            显示器：17英寸彩色显示器 双焦物镜倍率(美国NAVITAR)：0.7~4.5X         工作距离：92mm 电视总倍率：30~190X                       物方视场：10.6~1.6mm 双十字线发生器                                数显解析度：0.0005mm ◆ Z轴调焦升降：150mm                                 X.Y坐标示值误差≤(3+L/75)μm(L为被测长度单位:mm)             ◆ 照明：表面光源与透射光源均用LED，亮度可调 电源：220V（AC），50HZ，30W 仪器标准配备及选购件(0.5X附加镜,2X附加镜,特殊配备0.5X镜筒) 仪器配件 1X镜筒(标准配备) 0.5镜筒(选购) 工作距离(mm) 双焦镜 0.7X~4.5X 0.7X~4.5X 附加镜 视频倍率 物方视场(mm) 视频倍率 物方视场(mm) 0.5X(选) 15X~95X 20~3.2 7.5X~48X 40~6.4 175 标准配备 30X~190X 10~1.6 15X~95X 20~3.2 92
