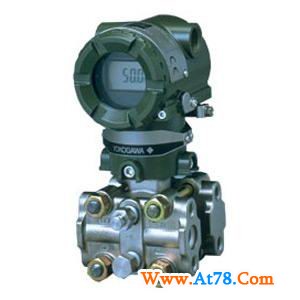

进店逛逛一、概述
用于测量气体、液体和蒸汽的压力，然后将其转变成4-20mA的电流信号输出。
也可以通过BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通讯，通过它们进行设定和监控等
|
应 用
|
类 型
|
型 号
|
膜 盒
|
量程（MPa）
|
最大工作压力（MPa）
|
|
压力
|
常规安装
|
EJA430A
|
A
|
0.03-3
|
3
|
|
B
|
0.14-14
|
4
|
二、产品选型一览表
基本规格代码：EJA430A-DAS5A-92NN
|
第1项：输出信号
|
-D
|
4-20mA DC/带数字通讯（BRAIN协议）
|
|
-E
|
4-20mA DC/带数字通讯（HART协议）
|
|
|
-F
|
FF现场总线通讯
|
|
|
第2项：测量量程（膜盒）
|
A
|
0.03-3MPa
|
|
B
|
0.14-14MPa
|
|
|
第3项：接液件材质
|
S
|
JIS SCS14A JIS SUS316L JIS SUS316
|
|
H
|
JIS SCS14A 哈氏合金C-276 JIS SUS316
|
|
|
M
|
JIS SCS14A 蒙乃尔 JIS SUS316
|
|
|
T
|
JIS SCS14A 钽 JIS SUS316
|
|
|
A
|
哈氏合金C-276 哈氏合金C-276 哈氏合金C-276
|
|
|
D
|
哈氏合金C-276 钽 哈氏合金C-276
|
|
|
B
|
蒙乃尔 蒙乃尔 蒙乃尔
|
|
|
第4项：过程接口
|
0
|
无过程接头（RC1/4内螺纹在容室法兰上）
|
|
1
|
RC1/4内螺纹过程接头
|
|
|
2
|
RC1/2内螺纹过程接头
|
|
|
3
|
1/4NPT内螺纹过程接头
|
|
|
4
|
1/2NPT内螺纹过程接头
|
|
|
5
|
无过程接头（1/4NPT内螺纹在容室法兰上）
|
|
|
第5项：螺栓和螺母材质
|
A
|
JIS SCM435 3MPa 14MPa
|
|
B
|
JIS SUS630 3MPa 14MPa
|
|
|
C
|
JIS SUH660 3MPa 14MPa
|
|
|
第6项：安装方式
|
-2
|
垂直配管连接，右边高压，上部安装过程接头
|
|
-3
|
垂直配管连接，右边高压，下部安装过程接头
|
|
|
-6
|
垂直配管连接，左边高压，上部安装过程接头
|
|
|
-7
|
垂直配管连接，左边高压，下部安装过程接头
|
|
|
-8
|
水平配管连接，右边高压
|
|
|
-9
|
水平配管连接，左边高压
|
|
|
第7项：电气接口
|
0
|
G1/2内螺纹一个电气接口
|
|
2
|
1/2NPT内螺纹二个电气接口，无盲塞
|
|
|
3
|
Pg13.5内螺纹二个电气接口，无盲塞
|
|
|
4
|
M20内螺纹二个电气接口，无盲塞
|
|
|
5
|
G1/2内螺纹二个电气接口，盲塞一个
|
|
|
7
|
1/2NPT内螺纹二个电气接口，盲塞一个
|
|
|
8
|
Pg13.5内螺纹二个电气接口，盲塞一个
|
|
|
9
|
M20内螺纹二个电气接口，盲塞一个
|
