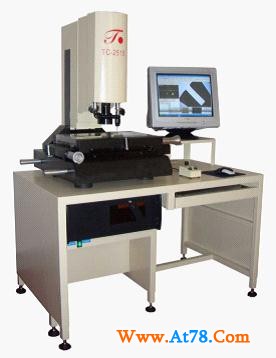

仪器简介：

1. 镜头标准倍率28X-120X的无段式镜头放大功能

2. 测量距离可达300*200*150mm.(X*Y*Z)

3. 配合高分辨率彩色SONYCCD SENSOR,使工作清晰确实,截取影像而不失真.

4. 超高精度之量测工作平台工作台,行程可达400mm*300*200配合进口光学尺,解析精度可达0.001mm,重复精度±0.002mm线性精度(3+L/200)μm。

5. 3020采用高密度球化石墨铸铁，经过数道加工、加火处理、高周波表面硬化程序精练而成，又经过室外高温、酸解、湿气、微动实验试证明，可确保精度及降低材料变异性。

二.仪器规格及明细:

1. 测量范围：300*200*150MM（X，Y，Z）

2. X&Y/0.001MM光学尺

3. 线性精度：（3+L/100）um

4. 高解析度彩色CCD (1/2”SONY CCD Sensor)

3.高清度无阶段光学镜头0.7-4.5X

4.视频倍率,25X-150X

5.可调表面LED光源

6.可调轮廓底光源

7.工件限重:30KG

8.主机器尺寸约: 700 mm×700 mm×720 mm     机重约:150KG

9.操作方式:手动(X、Y 手轮＋快移)

10.传动方式: 光杆传动＋双导轨

11.中文版多功能测量软件

三.电脑部分:

a. 电主机一套

b. 17寸纯平显示器一个

c. 仪器原版影像卡一个

四.其它配件

b.  仪器机架一个(用于放主机及电脑)

b. 数据信号处理盒一个

五.软件主要功能:

1、 基本几何元素测量：点、点群、线、圆、弧、曲线、椭圆、矩型

2、 快捷功能：自动捕捉边缘点、自动圆测量、框选点群、框选直线、框选圆、点选点群、点选圆

3、 组合功能：两点连线、线中点、点线距垂直距、点圆切线、两线交点、角平分线、线线距、圆线交点、圆圆交点、圆圆距离、圆圆切线

4、 标注功能：水平标注、垂直标注、斜线标注、半径标注、直径标注、角度标注、编辑标注

5、 三维组合：空件点线距离、点面距离、面面交线、面面夹角、两球距离、平行度、垂直度

6、 定位功能：设定原点坐标、坐标定位、坐标旋转、坐标偏移、两点决定X轴及Y轴等

7、 数据输出：放大摄像图形(bmp、jpg)、机械图形AutoCAD(dxf) 输出及输入、测量数据Word(doc)、Excel(xls)
