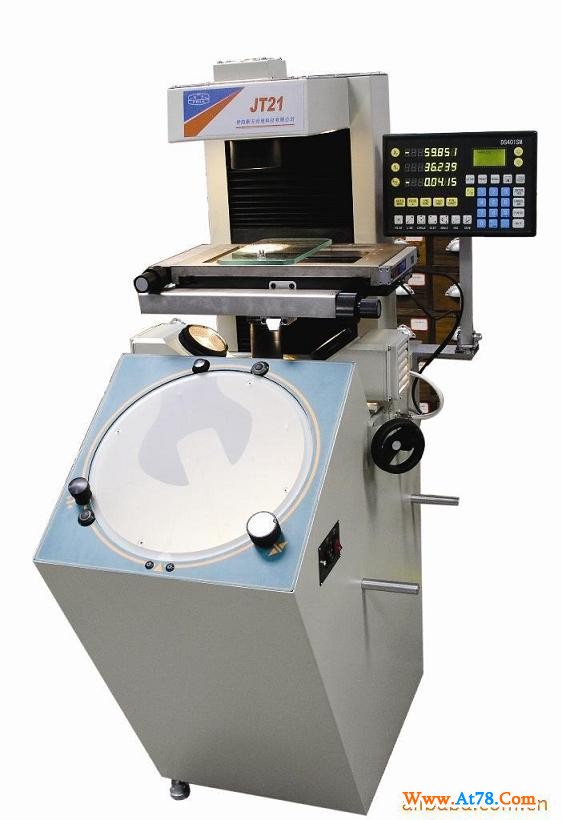

倒置式投影仪，符合人性化设计，操作方便；
高低两档不同的透射照明，适应于不同工件的测量要求；
轴流风机双向散热，提供超强散热能力；
物镜变换采用直插式，更换极为方便；
特别适合投影像的描绘、轮廓形状观察等比较测量检定。

本仪器能高效率地检测各种形状复杂工件的轮廓和表面形状，例如：样板、冲压件、凸轮、齿轮、成形铣刀、丝攻等各种刀具、工具和零件。仪器广泛地用于机械制造业、仪器仪表和电子行业等有关厂矿的计量室和车间。

投影屏
投影屏尺寸：φ350mm
投影屏旋转范围：0°～360°
投影屏分划值：1°
游标分划值：2′
工作台运动行程：纵向：25mm
                     横向：25mm
                     调焦：20mm
工作台分划值：0.01mm
圆工作台旋转范围：0°～360°
圆工作台分划值：1°
游标分划值：2′
工作台承重：1kg
仪器准确度：（4+L/25）μm
其中L为被测件长度，单位mm
照明光源：12V100W卤钨灯
物镜：

环境要求：室温20℃±5℃，相对湿度不应超过60%
外形尺寸（mm）：长×宽×高=700×800×1600
仪器重量：150kg
