Protector保护神固定水炮

保护神固定式泡沫/水两用炮特点介绍

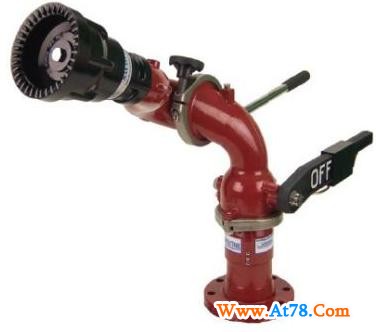

保护神固定式水炮具有诸多特点。它结构简单、结实耐用。输水管道的弯头比常规消防炮少，且独一无二的流道设计使得摩擦损失极小。内置的带开/关指示的阀门省去了另行配置阀门和额外的费用。内置阀作为选用件供客户选择。它可以用螺栓直接安装在许多通用管道的法兰盘上。出水口为2.5”外螺纹，可装固定流量炮头或自动调压炮头。喷射流道中设有整流叶片，能减少紊流。该水炮不需经常加油。旋转件和密封件（包括阀座），只用一个工具在几分钟内就能更换。预留安装排水阀和压力表的螺纹孔（1/4”NPT）。保护神水炮的材质为经过硬壳阳极化处理的ANSI 356.0-T6铝合金材料。炮身内外涂有超强粉末涂层。旋转部位夹箍、3”阀球和耳轴都是18-8不锈钢制成。保护神水炮可直流喷射、喷雾或打泡沫。

保护神固定式泡沫/水两用炮技术规格
型号:	Z11**A（铝质带阀）
功能:	直流、喷雾、打泡沫
流量范围:	自动调压炮头10～75升/秒 / 固定流量炮头22升/秒, 33.3升/秒 , 50升/秒
最大流量:
最大工作压力:	17 bar
最大射程:	≥72m
水平旋转角度:	±180°
俯仰角度:	-70°～ +80°
标准接口:	DN80
重量:	16.9kg(铝合金)
外形尺寸:	99cm x 31.8cm x 64.8cm
所用材料:	铸铝合金、铝合金、不锈钢
说明 *	1. 保护神固定式水炮为铝质。 2. 保护神固定水炮有带阀和不带阀两种可供选择。型号Z11带阀，Z12不带阀。 3. 保护神固定水炮有带炮头或不带炮头两种选择。 4. 保护神固定水炮装有自动调压炮头,流量范围可达10-75升/秒; 装有固定流量炮头，可选流量有22升/秒, 33.3升/秒, 50升/秒。 5. 将发泡管FJ-LX-M装在自动调压炮头上即能打蛋白泡沫液。

法兰规格
适用法兰	外径	厚度	螺栓孔位直径	螺栓数	螺栓尺寸
3” ANSI 125/150 DN80 PN20	7.5” 190mm	0.75” 20mm	6.00” 152.5mm	4 4	5/8” M16
4” ANSI 150 DN100 PN20	9.00” 230mm	0.94” 23mm	7.50” 190.5mm	8 8	5/8” M16
4” ANSI 250/300	10.00”	1.25”	7.88”	8	3/4” M20
DN80 PN16	200mm	22mm	160mm	8	16mm
DN100 PN16	220mm	22mm	180mm	8	16mm

进水口法兰、炮头流量、炮身材质选择
Z11（带阀、带炮头）			Z11（带阀、不带炮头）
进水口	出水口	材质	进水口	出水口	材质
1) 3” ANSI 150	4) 炮头22升/秒	A) 铝	1) 3” ANSI 150	1) 2.5”(65mm)-7.5NH螺纹	A) 铝
2) 4” ANSI 150	5) 炮头33.3升/秒		2) 4” ANSI 150	2) 2.5”(65mm)-11BSP螺纹
3) 4” ANSI 300	6) 炮头50升/秒		3) 4” ANSI 300	3) 2.5”(65mm)-11.5NPSH螺纹
4) DN80, PN16	特殊要求75升/秒		4) DN80, PN16	9) 特殊螺纹要求
5) DN100, PN16	@ 100 PSI (7 bar)		5) DN100, PN16
