一、概述：

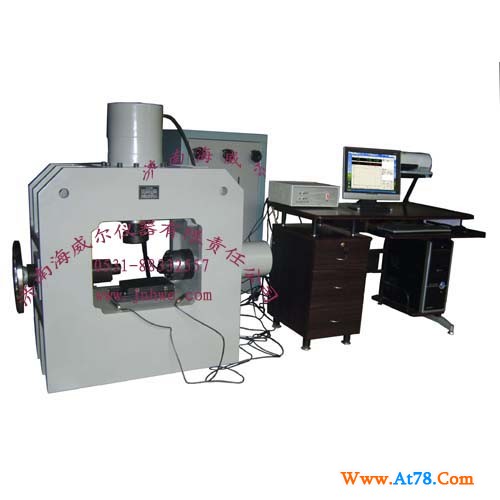

      岩石电动应力式直剪仪是按中国国家标准《公路工程岩石试验规程》（JTG E41-2005）、《水利水电工程岩石试验规程》（SL264-2001）的规定而研制的，主要适用于岩石结构面（如节理面、层理面、片理面、辟裂面等 位置）、岩石本身及混凝土或砂浆与岩石胶结面的直剪试验，以及混凝土与其他材料结合面抗剪断强度试验。其结构性能完全符合试验规范要求。

二、主要技术参数：

1、    法向额定压力： F≤500KN

2、      切向额定压力： F≤300KN

3、   法向压缩空间： H ≤450mm

4、   切向剪切空间： L ≤200mm

5、   剪切载荷速度： 0.1≤V≤35KN/S（以设定值恒速施加）

6、   法向载荷施加：以设定值恒速加载，长效高精度目标点保压。

7、   载荷指示精度：0.01KN

8、   位移测量：微机采集。

9、   位移测量精度：0.001mm

10、  加载方式：电动液压。

11、  控载方式：微机控制与手动无级调速双控制系统。

12、   工作电压:  380V/220V

13、  电脑配置：配联想品牌电脑（Intel Core (TM2) CPU; 1.00GB内存），17英寸液晶显示器，HP品牌彩色打印机

14、   整机重量 :1800Kg

15、   外形尺寸 :1120x800x1735mm

三、主要特点：

1、电脑自动控制，即速度、力值、位移等参数均在电脑中控制显示，并在数据库中自动进行分析、计算。

2、试验过程实时记录试验曲线，显示并保存，高速采样；

3、实时显示当前法向、切向上的力值，峰值，试验过程信息，当前位移等。

4、设有过载保护，当力值或位移超出直剪仪额定量程，自动卸载并停止试验。

5、每组试验的试块面积、高度，环境温度等参数可根据实际情况更改或填写。

6、双套系统控制，即手动控制系统和电脑自动控制系统。更换方便，保证了电脑病毒

不能正常开机等客观因素存在时，工作不受影响。

7、位移测量采用对角测量，数据实时传送到计算机中。

8、法向加载、切向加载的自动跳转条件可选择。

四、配套直剪盒：

    在仪器能力允许范围内，直剪盒相关尺寸可根据客户要求配置3套。
