产品型号：

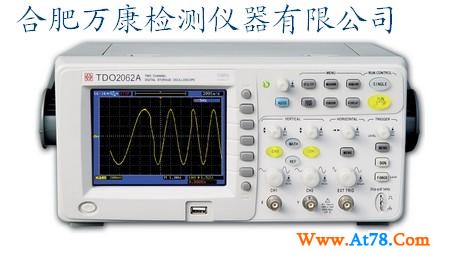

TDO2062A

采样系统

最高实时采样率

400Msps

最高等效采样率

40Gsps

垂直分辨率

8 Bits

采样模式

采样、峰值检测、平均

自动设置

自动调节垂直增益(V/div)，水平时基(s/div), 触发方式为“自动”

垂直系统

通道数

2个模拟输入通道，1个外部触发输入通道

带宽

60MHz

输入耦合

直流DC、交流AC、接地GROUND

带宽限制(-3dB)

20MHz

上升时间

<5.83ns

垂直灵敏度(V/div)

2mV/div—5V/div 1-2-5进制

垂直准确度

2mV/div, 5mV/div ±4%×读数±0.1格×电压/格+0.5mV;
10mV/div—5V/div ±3%×读数±0.1格×电压/格+1mV；

垂直偏置范围

距屏幕中心 ±8格

探头衰减系数

×1，×10，×100，×1000

输入阻抗

1MΩ||19pF

通道间延迟

两个通道刻度和耦合设置相同的时候±150ps

最大输入电压

400V（DC+AC峰值，@1MΩ）

探头补偿输出

3Vp-p，1kHz

水平系统

时基范围

5ns—50s/div

水平采样模式

主时基、延迟扫描、X-Y、滚动

时基准确度

±0.01%

触发系统

触发源

CH1、CH2、EXT、EXT/5、LINE、交替

触发方式

自动、普通、单次

触发耦合方式

DC、AC、低频抑制、高频抑制

触发模式

边沿、脉宽、视频

触发电平范围

内部：距屏幕中心±8格 EXT：± 1.6V EXT/5：± 8V

EXT输入阻抗

1MΩ||19pF

EXT最大输入电压

400V（DC+AC峰值，@1MΩ）

信号测量

电压测量项目

最大值、最小值、峰峰值、高端值、低端值、幅值、平均值、均方根值、周期平均、周期均方根、过冲、预冲、

时间测量项目

频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟、相位、X at MAX、X at MIN

数学功能

CH1-CH2，CH1+CH2，CH1×CH2，FFT（2048点）

光标测量

手动、自动、追踪

硬件频率计

五位，计数可达示波器带宽

存储与接口

内部存储

10组设置、10组波形

文件通讯格式

设置、波形、BMP位图、CSV文件，通讯文件具有日期、时间特征

显示系统

显示器类型

STN LCD显示器，对角线145cm(5.7英寸)

分辨率

320(水平)×240(垂直) 点阵

显示颜色

黑白单色

对比度调节

20级

菜单可选语言

简体中文、繁体中文、英文

实时时钟

时间和日期(用户可设置)

一般技术指标

工作温度、湿度

90%RH£°C, °°C－40°0

电源

99V-242V AC，47Hz-440Hz

功耗

≤ 50VA

外形体积

310mm(W)×147mm(H)×269mm(D)

储物箱容积

225mm(W)×189mm(L)×57mm(D)

净重量

约3.6kg
