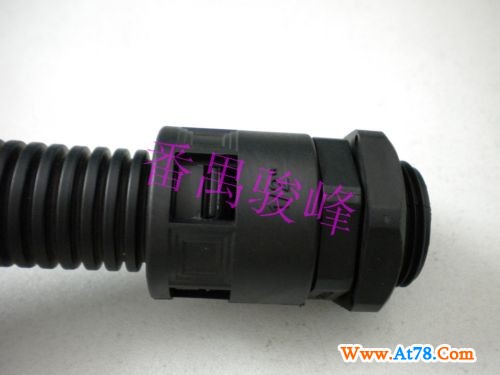

波纹管接头波纹管直接接头波纹管快速接头

软管接头/尼龙快速直接头

产品材质：尼龙（polyamide）

螺纹规格：德制螺纹（PG）

产品分类：阻燃

防护等级：IP66，使用合适的密封圈

工作温度： -40~＋110℃

颜色：黑色，其他颜色可以定做

特性：内锁扣和本体特殊设计，装卸只需拨插，无需工具

使用方法：快速接头是塑料波纹管的配套产品，可接入设备箱体上，也可根据选用螺纹接入进出口为内螺纹的电动设备上，只需将塑料波纹管插入接口即可。

组装和拆卸：将尼龙软管插入接头即可。取出时，向左安紧接头，软管往右旋拉即可取出。

型号适配波纹管规格尺寸牙规格

I.D. A B C E

PG7 AD10.0 1/4" 7.0 17.5 30.5 8.0 12.5 PG7

PG9 AD13.0 5/16" 10.5 20.6 37.0 10.0 15.2 PG9

PG11 AD15.8 3/8" 12.5 23.0 37.0 10.0 18.6 PG11

PG13.5 AD18.5 3/8" 12.5 23.0 37.0 10.0 20.4 PG13.5

PG16 AD21.2 1/2" 17.0 29.5 44.0 12.0 22.5 PG16

PG21 AD28.5 3/4" 23.3 37.0 46.0 12.0 28.3 PG21

PG29 AD34.5 1" 30.0 44.0 48.0 12.0 37.0 PG29

PG36 AD42.5 1-1/4" 36.5 54.0 48.0 12.0 47.0 PG36

PG48 AD54.5 2" 48.0 67.0 52.0 14.5 59.3 PG48
