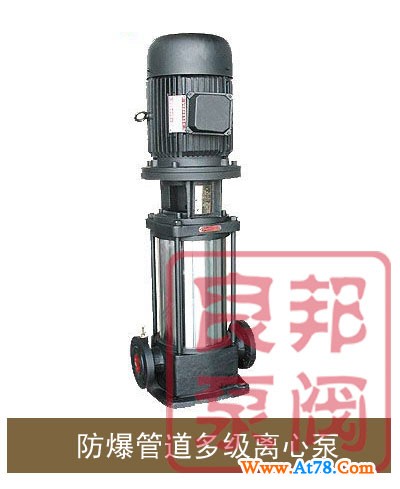

GDLB型立式防爆管道多级离心泵

一、GDL型立式多级管道离心泵离心泵产品概述

　　GDL型立式多级管道离心泵离心泵是永嘉县良邦泵阀有限公司根据ISG型立式离心泵及DL型立式多级离心泵的优点而设计的。在结构上采用了立式、分段形式，泵的吸入口与排出口设计在下方成一字形，并采用了最佳水力模型。泵的轴向力采用水力平衡方法解决，残余轴向力由一个球轴承承受，因而运转平稳、低噪音、占地面积小、装修方便。外筒体用不锈钢制造，外型美观，特别适合于高层建筑多台泵并联使用，以减少单泵机组配带功率，简化电控设备。

GDL型立式多级管道离心泵离心泵适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防、生活供水以及空调机组循环、冷却水输送等。

二、GDL型立式多级管道离心泵离心泵型号意义

例如：50GDL18-15＊6
　　　50-多级泵进出口直径mm
　　　GDL-立式多级管道泵
　　　18-设计点流量m3/h
　　　15-单级扬程m
　　　6-泵级数

GDL型立式多级管道泵结构图：

1	泵体	11	联轴器
2	拉紧螺栓	12	联接座
3	外筒	13	气嘴
4	叶轮	14	机械密封
5	叶轮挡套	15	轴
6	轴套	16	中段
7	密封垫	17	轴套螺母
8	螺母	18	轴瓦
9	销	19	回水管部件
10	电机
