一、模块功能简介

LMZ-2010系列为透明数据传输，符合工业标准应用的无线数据通信设备。支持标准的工业级 RS-232、RS-485 串行接口。它采用了加强型的Zigbee无线技术，即可作为组网模块（协调器），也可作为传输模块（路由器）使用。具有通讯距离远、抗干扰能力强、组网灵活等优点和特性。可实现多设备间的数据透明传输。

LMZ-2010除了具有标准的工业接口，灵活的组网优势外，它还可以结合其它多种有线或无线通讯技术，拓展更多的应用。例如结合 GPRS ,以太网等技术，可以扩展通讯距离，互联网接入，实现网络化的管理。

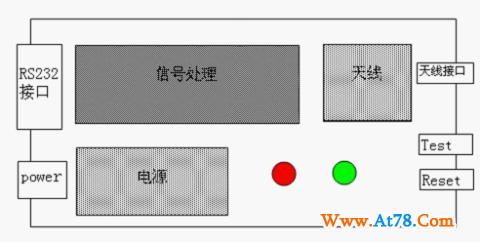

二、模块结构及接线端子

1． 接线端子

Power +:电源正端 +5-+12V  DC

Power - :电源负端

RS232/485 : RS232/RS485通信口

2． 按键

Test:   网络测试,用于发送一个广播消息

Reset：网络复位

3． 指示灯

Active ：入网指示

TX/RX：数据收发指示

三，技术参数：

功能	特性
频率	2.405-2.480G ISM，全球免费频段
通道	11-26 通道；默认为 0，自动选择干扰最小的通道
调制方式	QPSK
速率	250Kbps
收发器特性	低功率:发射功率：2.5dBm   接收器灵敏度：-96dBm
	高功率:发射功率：30dBm   接收器灵敏度：-100dBm
通讯距离	低功率:可视距离 150-250 米，和环境以及天线增益有关系
	高功率:可视距离 1500-2000 米，和环境与天线增益有关系
协议栈	基于 IEEE802.15.4 底层协议栈
网络拓扑	点对点、星型网络、树状网络，链状网络
数据传输模式	串口透明传输
串口模式	数据位：8位，波特率：1200-115200bps 校验位：奇、 偶、 无
配置模式	软件配置或者串口命令配置
硬件接口	RS-232  RS485
天线	SMA孔母头，3db全向棒式天线，吸盘天线可选
节点检测	实时监测网络中节点个数
电压检测	实时监测节点供电电压
PAN ID设置	环境中有多个组网模块存在，可通过PAN ID设置，选择对应网络
模块ID设置	可任意设定模块ID（4位有效数字）
电源	5-12V DC  10mA@12V DC
工作温度	-20 C°-70C°
安装方式	面板安装
