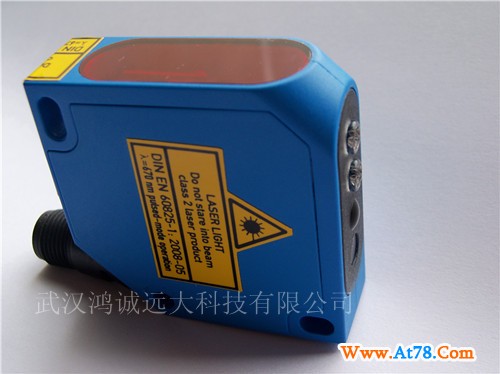

激光测距传感器FT50高精度位移传感器

FT50高精度位移传感器高分辨率位移传感器激光测距传感器精度0.01mm

FT50激光测距传感器是基于三角测量原理设计，是一款短距离高精度的工业场合使用的产品。

FT50高精度位移传感器应用了当今先进的数字化背景抑制技术，大大提高了测量精度和抗干扰能力，EMI屏蔽，信号输出稳定，结实的工业塑胶外壳，IP67的防护等级，抗振冲击能力强都是这个系列的突出特点。

FT50高精度位移传感器外形尺寸小，易于安装，设置功能齐全，操作方便，带有RS485数字输出功能，带有M12的标准的接插件。

FT50工业高精度位移传感器广泛用于钢铁工业，冶金工业，汽车工业，纺织工业，印刷工业，食品工业，机器人控制，还用于产品厚度检测，相对距离位置检测，高度检测等等场合。

性能特点：

检测距离40—60mm

红色激光670nm

小清晰光斑

无设置要求

高分辨率0.007/0.04mm

模拟量输出0—10V

连接器位置可旋转270°

光学参数：

激光特性：红色激光，波长670nm

激光等级：2级根据EN60825-1-3/97标准

参考被测物：Kodak灰色18% 100x100mm

电气参数：

工作电压：18...28V DC

电流损耗无负载：<35mA@24V DC

负载电流: <200mA

输出信号：模拟量

电压0…10V 最大3mA

分辨率：7μm，20μm，40μm，80μm

线性度：<1%MBE

显示：污染状态 LED红色

运行 LED绿色

温漂：10μm/K

短路保护：有

反极性保护：有

超载保护：有

机械参数

外壳材料：ABS抗冲击

窗口 PMMA;

LED窗口聚碳酸酯

外形尺寸：50x50x17mm

接线方式：M12x1接插件、4针

使用寿命：50000小时

产品重量：40g

配件：可选保护壳

低温工作加热器

高温环境降温配件

环境参数

环境光源：EN60947-5-2

EMC: EN60947-5-2

工作温度：0...50℃

保存温度：-10...60℃

保护等级：IP67

技术参数：

型号	FT50-40系列	FT50-45系列	FT50-30系列	FT50-80系列
工作范围	40mm—60mm	45mm—85mm	30mm—100mm	80mm—300mm
分辨率	7μm 、40μm可选	20μm、80μm可选	＜0.1%MBE	＜0.1%MBE
使用光源	红色激光670nm	红色激光670nm	红色激光650nm	红色激光650nm
开关频率	400Hz、40Hz可选	400Hz、40Hz可选	1000Hz可选	1000Hz可选
接线端	电缆3米，接插件MI2 4针可选	电缆3米接插件MI2 4针可选	接插件 MI2 8针	接插件 MI2 8针
输出信号	模拟量 0…10V可选	模拟量 0…10V可选	2xPNP NO 4—20mA RS485	2xPNP NO 4—20mA RS485
工作电压	18…28V DC	18…28V DC	15…30V DC	15…30V DC
最大输出电流	3mA	3mA	3mA	3mA
工作电压显示	LED绿灯	LED绿灯	LED绿灯	LED绿灯
工作状态显示	LED红灯	LED红灯	LED红灯	LED红灯
线性度	<1%	<1%	<1%	<1%
参考材料	Kodak灰色, 18%, 100x100 mm	Kodak灰色, 18%, 100x100 mm	Kodak灰色, 18%, 100x100 mm	Kodak灰色, 18%, 100x100 mm
光斑	<0.8mm	<0.8mm	<0.8mm	<0.8mm
激光防护等级	2(IEC825/VDE0837)	2(IEC825/VDE0837)	2(IEC825/VDE0837)	2(IEC825/VDE0837)
壳体材料	耐冲击ABS工程材料，防震动	耐冲击ABS工程材料，防震动	耐冲击ABS工程材料，防震动	耐冲击ABS工程材料，防震动
防护等级	IP67	IP67	IP67	IP67
电路保护	电源反接保护，短路保护	电源反接保护，短路保护	电源反接保护，短路保护	电源反接保护，短路保护
工作环境温度	0---+45℃	0---+45℃	0---+45℃	0---+45℃
储存温度	-20---+60℃	-20---+60℃	-20---+60℃	-20---+60℃
重量	260g	260g	260g	260g
