玻璃管视镜HGS07-126~127迈腾

产品类别：化工级管道视镜系列

产品名称：玻璃管视镜（视盅）

产品型号：MBL/SJ-H1A（执行标准：HGS07-126~127）

公称通径：DN15～150mm

产品概述：玻璃管视镜是工业管道装置上主要附件之一，它的最大特点是拥有360°的观察面，在石油、化工、医药、食品等工业生产装置的管道中，可以从各个方位随时观察到管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。耐压较底，一班适用于低压管道，公称压力6公斤/厘米² 的玻璃管视镜中玻璃管无正式产品，如选用须进行试制。

主要技术参数：
壳体材质：碳钢WCA、WCB、WCC、不锈钢304、304L、321、316、316L、RPP、PVDF、CPVC、UPVC、钢内衬氟、衬胶、玻璃钢等
视窗材质：钢化硼硅玻璃、石英玻璃
密封材质：丁腈橡胶、聚四氟乙烯
工作压力（MPa）：≤0.6
工作温度（℃）：0~200

主要材料表：

壳体材质	碳钢WCB、不锈钢304、321、316、316L、钢内衬四氟
视窗材料	钢化硼硅玻璃、石英玻璃
工作温度（℃）	0~200
使用压力（MPa）	＜0.6
密封件材质	丁腈橡胶、聚四氟乙烯
连接方式	螺纹连接、法兰连接
允许急变温度（℃）	＜60

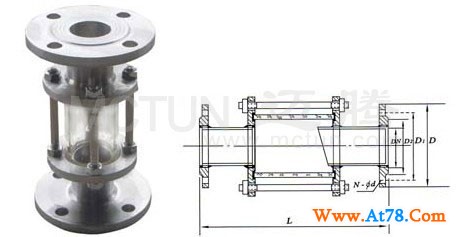

主要连接尺寸表：

G	DN	玻璃管径	L	D	D1	D2	N-фd
1/2	15	φ40×100	250	95	65	46	4-ф14
3/4	20	φ50×100	250	105	75	55	4-ф14
1	25	φ50×100	250	115	85	65	4-ф14
1-1/4	32	φ60×100	250	135	100	78	4-ф18
1-1/2	40	φ70×100	250	145	110	85	4-ф18
2	50	φ70×100	250	160	125	100	4-ф18
2-1/2	65	φ95×100	250	180	145	120	4-ф18
3	80	φ115×100	250	195	160	135	4-ф18
4	100	φ120×100	250	215	180	155	8-ф18
5	125	φ140×100	250	245	210	185	8-ф18
6	150	φ170×100	250	280	240	210	8-ф23

法兰标准：HG20592-97PN1.0当用户需用GB、SH、HGI、JB或ANSI、JIS等标准或改变压力等级时，请在订货合同中注明。
