HDMI转VGA/YPBPR
型号:BT-HV120
一.产品介绍                                                                                 1)：简介
HDMI to VGA/YPBPR转换器是一款专为没有HDMI接口的电视机或投影仪而设计的，可方便实现HDMI>VGA或HDMI>YPBPR的格式变换.采用高集成度视频芯片处理，可将HDMI格式的高清信号转成高分辨率的VGA信号或高清晰度YPBPR信号，有助于驳接更多不带HDMI接口的显示设备（电视，投影，显示器……）
本产品为纯硬件处理，具有画质好，清晰度高，体积小，无需要安装驱动程序，携带方便，即插即用，移动性强等。

2)：产品特点

1. 高清晰度HDMI数字化处理芯片，可将HDMI数字信号转为模拟高分辨率的VGA信号或高清晰的YPBPR信号
2.可将HDMI高清信号里面的数字音频信号独立输出，同时也可以输出模拟的2.0立体声
3. 多路视频输入（HDMI1,HDMI2）,多路模拟输出 （VGA或YPBPR）,多路音频输出（光纤，立体声）

3)：产品应用领域
1.应用领域：
安防视频信号源，广电设备，医疗设备，民用（如DVD,机顶盒，游戏机等）
2.产品优点：（同类产品对比）
无需更改任何原设备硬件，即接即用
适用范围广（安防，广电，医疗，民用）可应用于全球大部份国家和行业的视频设备
兼容性好，操作简单方便
体积小，移动性强（120mm x95mm x33mm)
可驳接DVD/Blu-ray DVD/HD set-BOX /DVR/PS3/XBOX360,电视机/监视器/投影机等；

4)：产品接口示意图
    1.输入接口:HDMI1,HDMI2
    2.输出接口:Ypbpr,VGA,AUDIO-OUT
    3.输入模式:
      HDMI输入模式：480I, 480P, 576I, 576P, 720P, 1080I, 1080P
    4.输出模式:
      a. Ypbp输出模式：480I, 480P, 576I, 576P, 720P, 1080I
      b. VGA输出模式: 480I, 480P, 576I, 576P, 720P, 1080I, 1080P
    5.音频接口:SPDIF OUT,AUDIO-OUT
SPDIF驳接5.1功放机，可实现5.1音源输出

二.技术参数

最大传输速率 5.1Gbps
最大工作电流 300mA
电源适配器规格 AC(50/60Hz)100V~240V输入,DC5V/1A输出
工作温度 -40~+80’C
工作湿度 5~90%RH
外观尺寸(长*宽*高) 120mm x95mm x33mm
 产品净重 0.28KG
重量(毛重) 0.39KG
彩盒尺寸 230*110*60mm

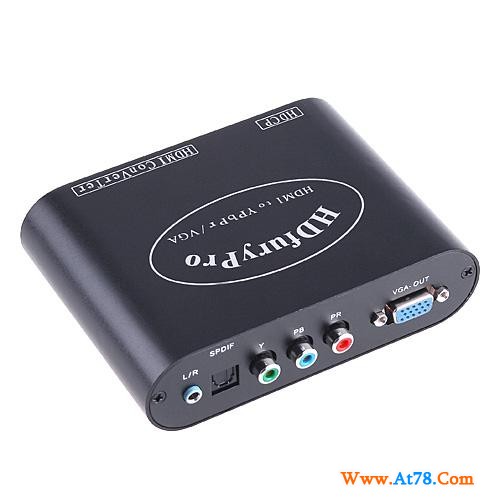

图1.1  前面板示意图

DC/5V：电源输入接口,输入5V/1A电源
HDMI1HDMI1输入接口
HDMI2:HDMI2输入接口
LED;电源指示灯,通电后常亮
VGA/YUV:VGA与YPBPR输出切换开关
H1/H2:HDMI1与HDMI2输出切换开关
L/R:2.1立体声输出接口
SPDIF:光纤数字音频输出接口
YPBPR:色差输出接口
VGA OUT:VGA输出接口

连接与操作:

1.通过HDMI线把输出设备如PS3/XOBX360/高清播放机等与转换器连接起来；
2.通过VGA线把转换器VGA输出接口与显示器,投影机或电视的VGA接口连接起来；
3. 把电源接入市电220V

注意事项:
请正确使用并妥善保养，以保证产品性能以及正常工作。
1.要远离潮湿、高温、多尘、腐蚀性及氧化性气体环境以免损坏。
2.所有部件应避免强烈振动，不得碰撞、敲击、跌摔，以免损坏。
3.请勿用湿手接触本机电源适配器插头
4.从电源插座上拔掉适配器插头时,请握住插头,不要拉电源线.
5.机器不用时请关掉电源(长期不用时请拔掉电源适配器插头)
6.请勿开启机盖,切勿接触机内任何器件.
7.必须使用厂家提供或经厂家认可的电源适配器
   在通电前，应仔细检查连接线是否正常，必须在保证所有接口为正常连接。常见故障判断及处理方法如下：

序号 故障现象 原因及解决方法
1 不通电 1、检查电源插头是否正确插入电源插座.
2、检查电源是否打开.
2 无图像 1、确认电视已开机并处于与本机连接.
2、输入信号源是否开启并连接完好.
3、检查系统的连接状态.
4、检查连接线是否完好.
5、线材质量（HDMI线材要求符合HDMI 1.3标准）
6. 输入与输出切换开关是否在对应的位置
3 图像模糊 1、连接口重新连接,以防插座接口接触不良
2、线材质量（HDMI线材要求符合HDMI 1.3标准）
3. VGA线是否完好无损,是否标准的VGA线
