威思曼X光机高压电源DEL

外观专利产品

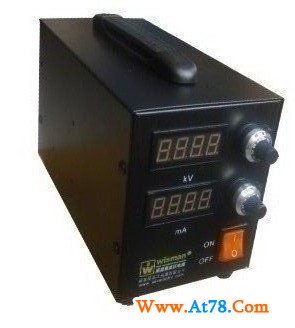

威思曼DEL系列高压电源是一款便携式高压电源，主要应用于科研院所及工业领域。DEL系列电源还可外接电位器实现输出电压和电流的远程控制，并且具有外接电压和电流显示、高压输出端过压和短路保护、拉弧、安全互锁等功能。

典型应用：

X射线管，电容器充电，工业设备，电子元器件老化，

绝缘测试，电泳，静电应用，激光，科学研究。

可选功能：

AOL 过载关机 FG 悬浮地

CPC 恒功率输出 FGLL 浮地低漏电

LR 低纹波 NSS 无缓启动

SS(X)定制缓启动 ATP 过功率关机

CPC 恒功率 AT 拉弧关机

DB 2组输出 NAD 无拉弧保护

FCV 电压微调 RFR 远程复位

规格说明：

输入：220V±10%交流，最大电流3A。

输出：输出0.5KV到50KV电压可调，0到最大50mA，功率1.5W到75W可调。

电压控制:电源内部：电源自带的多圈电位器可将输出电压设置在 0V 到最高电压之间。

外部遥控:外部 0 到 10V 控制信号可将输出从0V调到最高输出电压。

电源内部：电源自带的多圈电位器可将电子束电流设置

在 0A 到最高电流。

外部遥控：外部 0 到 10V 控制信号可将电子束电流设置在 0A 到最高电流。

直流灯丝电源：输出电压为0-5.5V可调，电流为0-3.5A可调。有灯丝预热功能。

电压调整率：

相对负载：0.01%（空载到额定负载）

相对输入：±0.01%（输入电压变化为±10%）

电流调整率：

相对负载：0.01%（空载到额定负载）

相对输入：±0.01%（输入电压变化±10%）。

纹波电压：输出额定电压前提条件下，纹波电压的峰峰

值为最高输出电压的0.1%。

工作温度：0 到+50℃。

储存温度：-40 到+85℃。

稳定度：开机半小时后每 8 小时小于 0.05%。

电压电流指示：0到+10V,额定输出条件下精度为1%。

外形尺寸：长 240mm，宽 120mm，高 140mm。

连接器：

高压输出连接器：多种输出可选。高压电缆总长为1米。

输入输出连接器：DB15端子连接器，包含控制和显示信号。

输出电压和电流的远程控制：可外接电位器利用电源内部的10V电压参考对输出电压和电流进行远程控制。

远程电压指示：JP2包含了0到10V的电压和电流指示信号，可外接各种数字或指针表。
