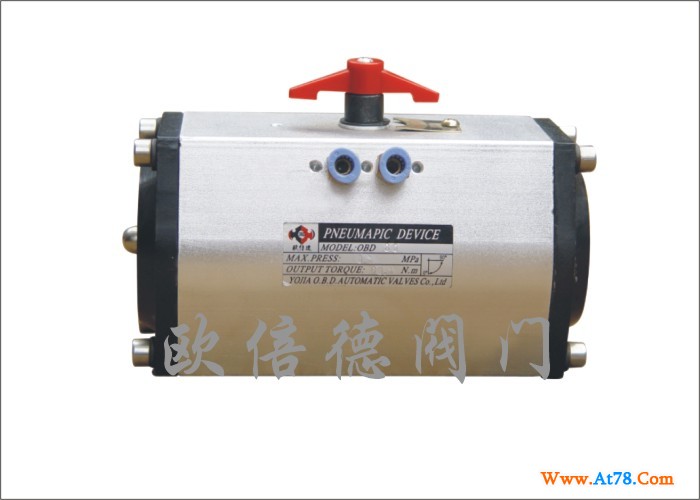

OBD系列气动装置
 基本设计 ：气动双活塞执行器、型号OBD双作用式、型号OBD-S单作用式(有弹簧返回)。
　 制造特点 ：超宽面齿条(活塞)小齿轮传动技术、活塞及齿轮和壳体接触面有低磨擦材料制成的滑动轴承衬套、导向。单作用式有保险弹簧座。
　 采用标准 ：执行器与阀门连接：四个或八个螺栓孔符合标准DIN/ISO5211，轴装配孔符合标准DIN3337。可供选择的装配轴孔有多种形状尺寸选择 。
　 执行器与控制阀连接： OBD/OBD-S100~350符合标准NAMUR或VDI/VDE3845，OBD/OBD-S040~90通过转接板连接。 OBD系列气动装置
　执行器与信号盒连接 ：符合VDI/VDE3845
　 零件材料 ：壳体：铝合金表面阳极化处理。端盖：铝合金表面喷塑处理。活塞/齿条：铝合金。
　 密封 O 型圈 ：丁睛橡胶=NBR70。 OBD系列气动装置
　 轴承垫圈 / 导环 ：塑料。
　 工作环境温度 ：—20°C+90°C。
　 回转角度 ：双作用式=90°单作用式=90°、标准执行器旋转轴角度从两端可调节-5°+5°。
　 输出扭矩 ：3~10000Nm
　 空气压力 ：2~8bar，最大10bar。
　 附件 ：电磁阀、电气定位器、限位开关（有机械式、接近式）、气源处理三联件（有减压器、过滤器、油雾器）手操机构。OBD系列气动装置
